开启能源互联网新时代
无锡乐伏助力扶贫电站接入全国光伏扶贫信息管理系统
上传时间:2019-05-30 浏览次数:101

1.  背景与目的

2018年8月30日,国务院扶贫办制定了《关于做好光伏扶贫电站信息录入准备工作有关事项的通知》,要求630前并网的光伏扶贫电站及时进行信息核对工作,10月31前具备条件的省份需将扶贫电站相关数据接入全国光伏扶贫信息管理系统!

接入系统的目的:

可以有效的解决目前扶贫电站发电户号、建设规模、并网时间、关联贫困户等信息与实际不符等问题,提高光伏扶贫电站信息录入数据质量。实现光伏扶贫电站全生命周期管理,提高电站运营维护水平,保障电站达到预期发电收益,确保电站持续长久运行,更好的利用信息化手段,为管理部门提供电站运维、诊断分析、预测决策等支撑服务。



2.  数据接入过程

1)上报电站信息

根据信息监测中心的调研表和现场厂家提供的信息,需要手动将数据填入。





点表版本:逆变器型号对应的通讯协议版本。



2)生成电站点表(测点信息)

相关人员接收到电站信息表格之后进行电站核对,然后通过监测系统将表格导入进系统,生成电站测点信息。具体以一个电站一个压缩包方式导出。

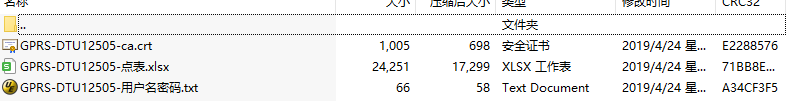

压缩包文件内容:

1.SSL安全证书(保障用户信息安全)

2.点表(上传测点信息)

3.用户名及密码(身份验证)



3)验证数据

 采集器厂家根据《全国光伏扶贫信息监测中心村级光伏扶贫电站信息采集与交互规范》V1.0.1,及对应的电站点表信息将采集到各单元逆变器的数据发送至监测中心。



4)正式接入扶贫管理系统

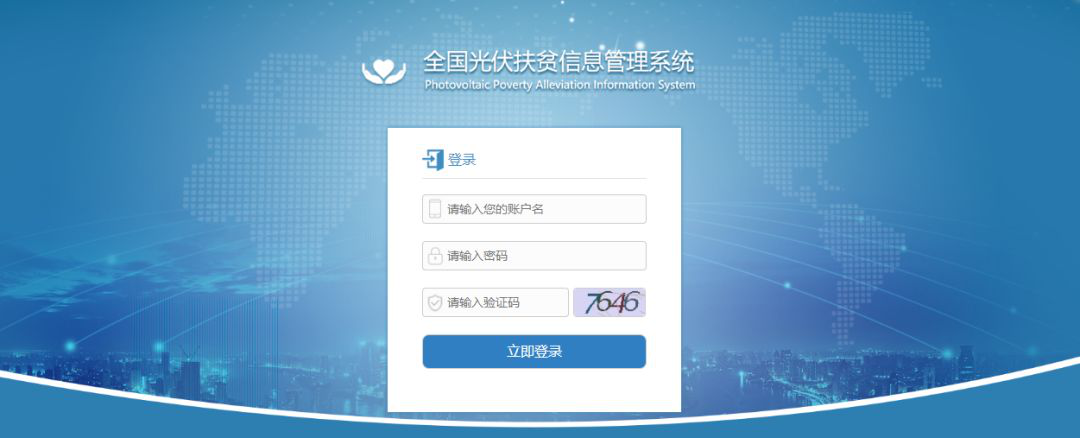

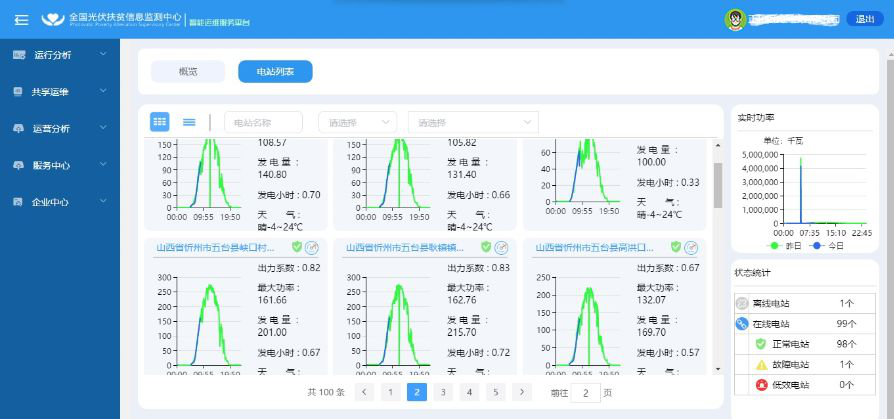

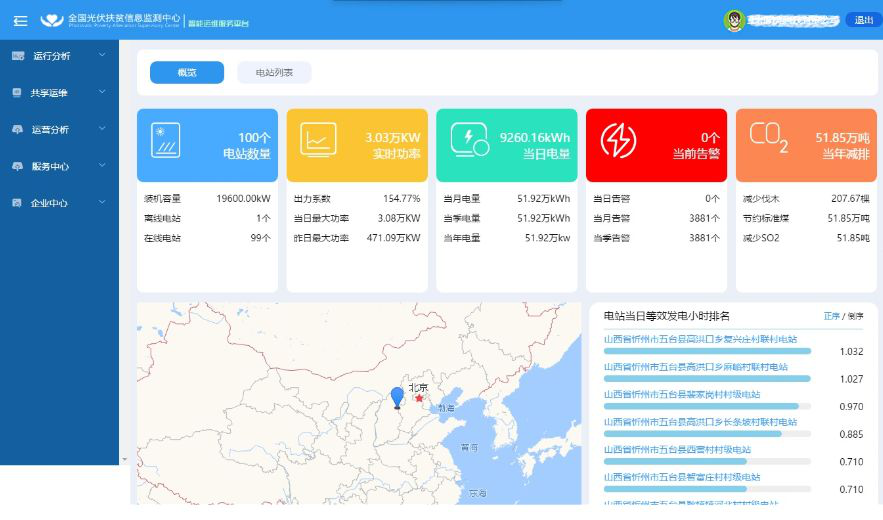

登入账户名,密码可以查看对应电站的发电真实信息和运行状态







3.  乐伏接入方案

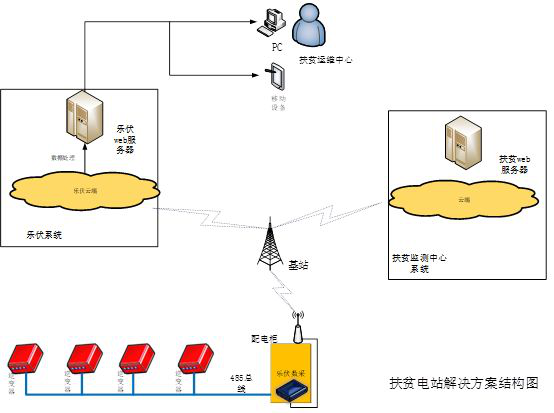

3.1 方案结构图



3.2  电站设备系统接入说明

1.分布式村级电站以380V上网方案由乐伏提供的导轨型采集器采集。

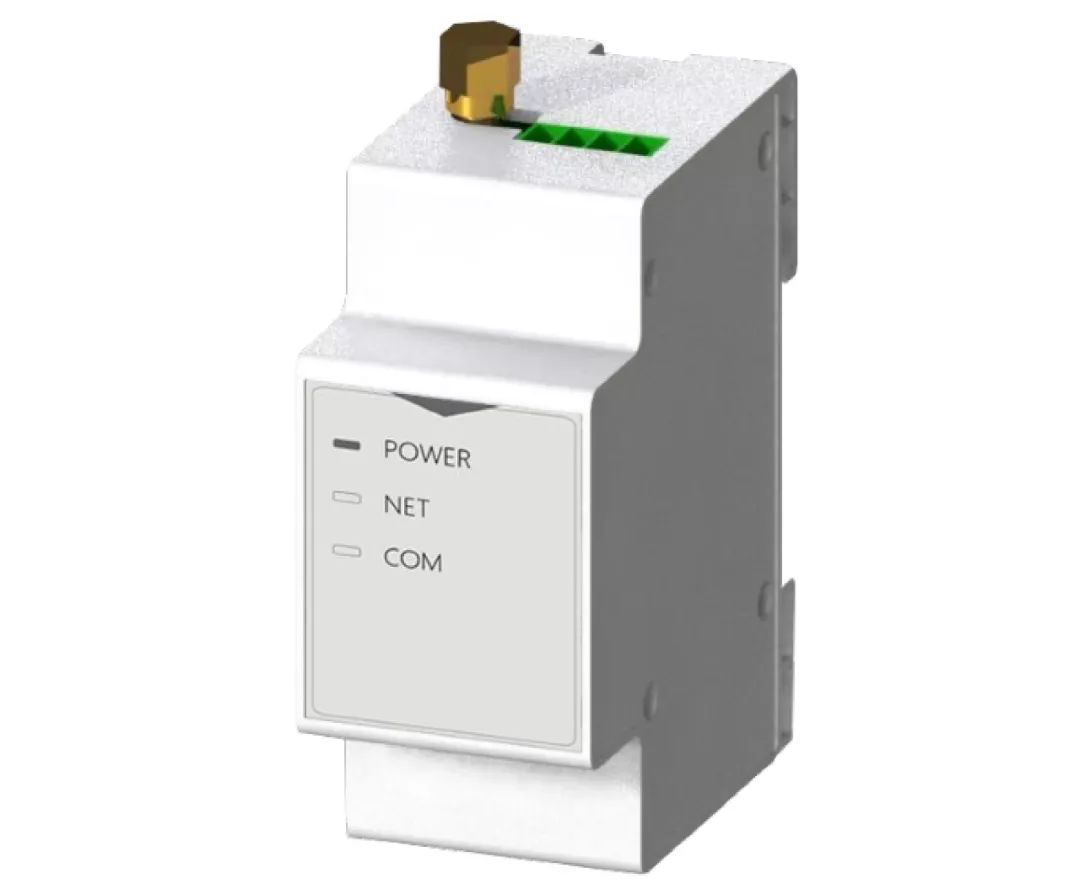

RGB100 导轨式采集器

产品特点:导轨式设计,轻巧安装携带。

2.集中型村级联建电站以10kV以上的电压等级上网方案由乐伏提供的DM500规约机采集器采集。

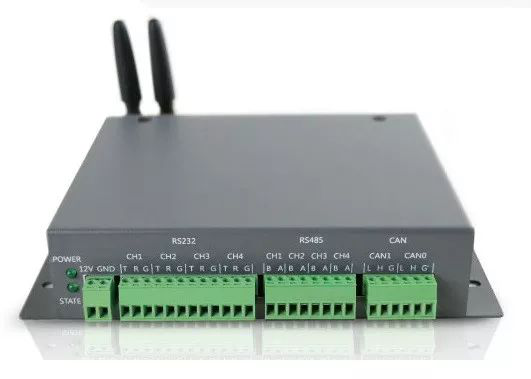

DM500 多功能数据采集器

产品特点:

ü  ARMCortex-A8架构600MHz,工业级温宽。

ü  4路RS485或4路RA232复用。

ü  2路百兆以太网,2路CAN。

ü  支持3G/4G和WIFI。

ü  机身轻薄,安装方便,具备丰富的接口资源,功能丰富。

采用规约机采集器安装便捷,每路485支持最大18台设备的接入,可以同时监控如下设备:逆变器,汇流箱,电表,环境检测仪等。支持目前主流的远动协议:CDT,104,101等。

3.3  实施方案说明

1.实施过程中若配有220V交流电,采集器可以直接接入,做好安措无需停电施工。未配备电源需要取其他地方电源,则需要做好安措停电施工。

2.根据电站的实际逆变器数量选择合适型号的采集器。

3.因各个逆变器的通讯接口不一,为了安装快捷,可直接咨询我公司的技术支持。



4.  项目接入总结

乐伏具有成熟的产品及接入方案保证扶贫电站国网云平台的接入,目前已接入国网云平台的扶贫电站容量200MW左右。

对于运维企业扶贫电站的接入工作不仅仅是采购设备和安装,还需要采集器厂家配合设备协议解析、调试、后台录入、配合国网数据验证等一系列工作,所以厂家人员的专业度和售后服务影响项目的进度和安装成本;乐伏技术人员具备完整的专业的接入经验,能帮助运维企业快速的完成项目接入至申请验证等工作;同时乐伏技术人员还具备逆变器方面的售后维护经验,能快速指导运维企业排除接入过程中遇到的设备问题,从而快速推进项目验收。
